Monotorsione M1250-CP

Cordatrice monotorsione a contropunte per bobine d.1250

La cordatrice monotorsione è una delle macchine di cordatura tra le più versatili, indispensabile per la produzione di cavi elettrici speciali di elevata qualità.

Infatti nasce per la riunitura di cavi elettrici rivestiti e nastrati, la formazione di corde concentriche e flessibili utilizzabili per la trasmissione di segnali, di telecomunicazione e di energia.

Grazie all'accoppiata con svolgitori rotanti è possibile ottenere delle corde ultra flessibili che possono essere utilizzate in svariate applicazioni come la robotica e la posa mobile; inoltre è indicata anche per l'armatura con fili in acciaio o in rame.

Altec produce due tipi di cordatrici monotorsione:

Ad albero a sbalzo per bobine da d.630 a d.1250mm

A contropunte per bobine da d.800 a d.2000mm

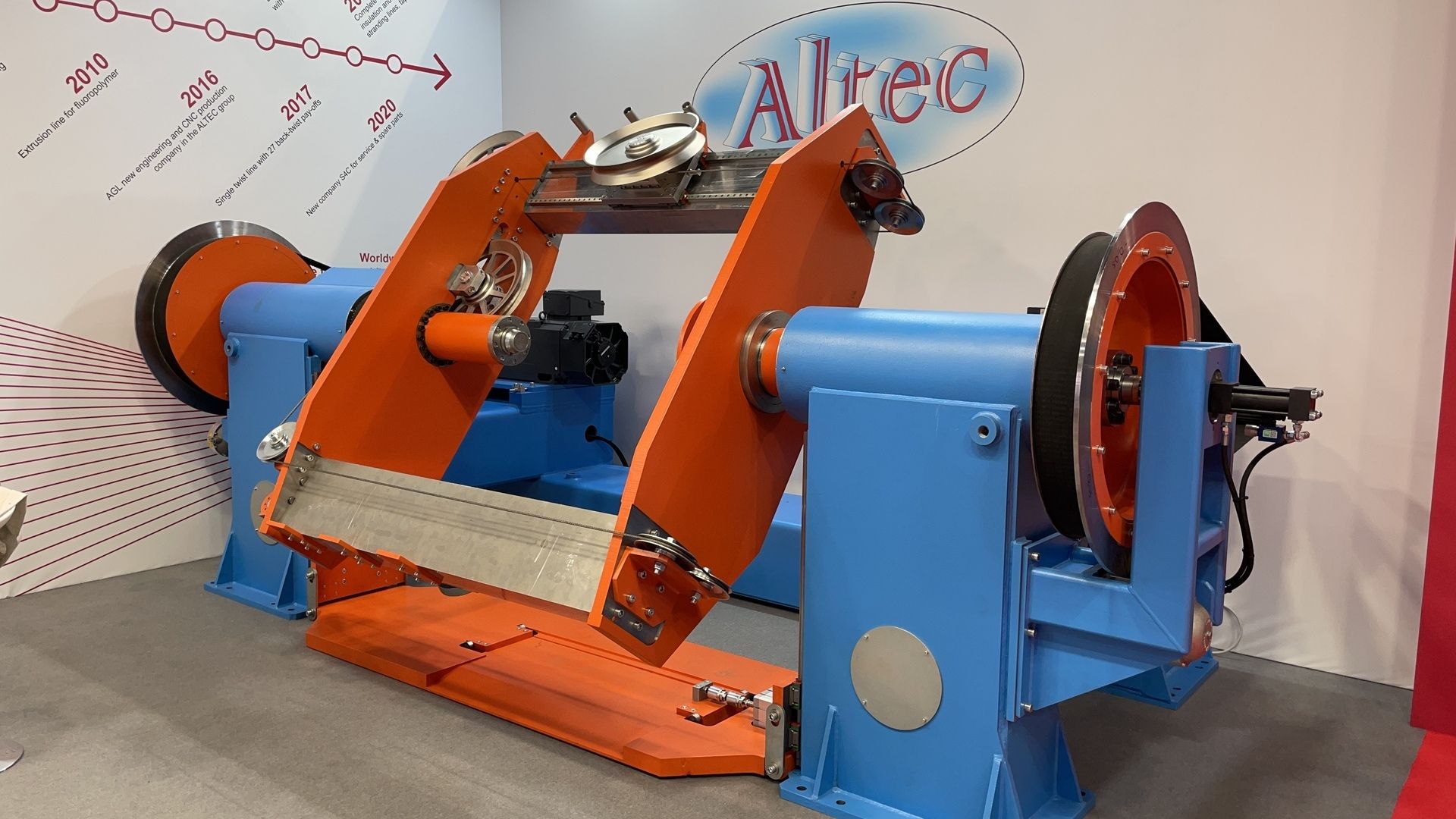

Nella  cordatrice monotorsione d.1250 a contropunte la bobina è sorretta da due contropunte, una fissa e una mobile. La distribuzione del cavo sulla bobina avviene mediante un gruppo distributore posto sull’archetto. Il motore di traslazione è posto sul basamento della macchina e la puleggia che distribuisce il cavo è trainata mediante un verricello da un fune metallica. In questo modo si evita l’utilizzo di collettori elettrici sulla macchina.

La velocità, il passo di cordatura, il passo di distribuzione del cavo sulla bobina e i limiti di inversione sono impostati dal pannello operatore.

La macchina non necessita di fondamenta particolari e buca per l'elevatore.
